透光率和霧度是檢驗透明塑料品質質量的重要指標，為了準確評定透明材料的透光率和霧度，就可以使用霧度儀進行測試。本文介紹了霧度儀測試透明塑料的透光率和霧度的方法，感興趣的用戶可以了解一下！

透明塑料透光率和霧度測試原理：

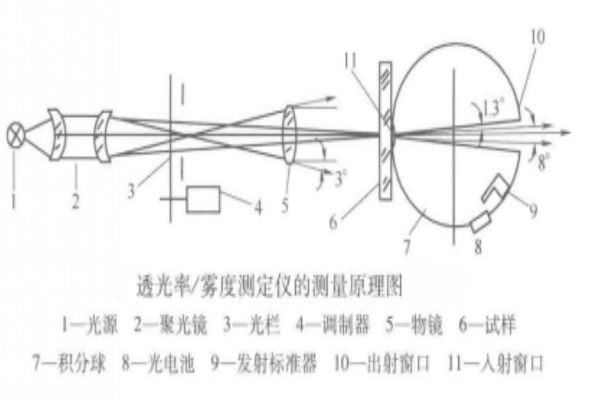

測試透明塑料透光率和霧度的方法有霧度計法，主要儀器為霧度儀。霧度計的工作原理如圖下圖所示。由發射系統（左側）和接收系統（右側）兩部分組成，中間是開啟式的樣品室。

光源1發出的光經過聚光鏡2，通過光欄3，經遮光式調制器4射到物鏡5上。物鏡5射出一束平行光束，其光線偏離角不大于3°，并將光欄3成像在出射窗口10上。出射窗對入射窗口中心的張角為8°，光斑邊緣與出射窗形成1.3°的環帶。積分球7內裝有一可擺動的標準發射器9，當測定透光率及總透射光時，標準發射器被控在位，擋住出射窗；當測散射光時，從出射窗處讓開。固定在積分球上的硒光電池8將球內的光照吸收后轉換成光電流，經檢波放大A/D轉換，微機處理后，顯示透光率和霧度的測定值，需要時還可打印輸出。

透明塑料透光率和霧度測試方法：

1.試樣準備

試樣尺寸應能遮蓋住積分球的入口窗，推薦用直徑50mm的圓片或50mm×50mm的方片，厚度為制品原厚度，每組試樣不少于3個。

試樣不應有氣泡，兩測量表面應平整光滑且平行，無劃傷，無異物和油污，以及無可見的內部缺陷和顆粒。

試驗前，可用濾紙或潔凈的紗布擦干凈試樣，必要時用浸有無水乙醇（或乙醚）的脫脂棉（或軟布條）將待測試樣擦干凈，晾干后才能進行測試。

試樣預處理：在（23±2）℃和50%±10%環境下不少于40h，有特殊要求的按產品標準規定或供需雙方商定的條件進行預處理。

2.測試步驟

不同廠家生產的儀器，其使用方法各有不同，應按儀器的使用說明書操作儀器。下面以3NHYS6002透光率霧度測定儀為例進行介紹。

（1）將儀器電源插頭插入插座，旋下儀器的保護蓋。

（2）測小樣品時，須將樣品架裝于接受器的左側（擰上兩只螺釘即可）。

（3）按下電源按鈕，儀器預熱至少30min。兩窗口各顯示一個小數點，準備指示燈指示黃光。不久，指示燈指示綠光，左邊讀數窗出現“P”，右邊出現“H”，并發出呼叫聲。此時，按下測試開關，儀器將顯示“Pl00.0”，“H0.000”。

若不顯示“P100.0”，“H0.000”，即“P<100.0”，“h>0.000”，說明光源預熱不夠。

應關閉電源后再開機，重復1~2次，直至顯示“Pl00.0”，“H0.000”，并穩定數分鐘。

（4）按下測試開關，進行空白測試。儀器中的微機采集儀器自身的數據后，再度顯示

“P”，“H”，并呼叫，即可進行測量。

（5）塊狀樣品的測量。將待測樣品裝在樣品架上，按測試鈕，指示燈轉為紅光，不久就在顯示屏顯示出透光率和霧度的數值。前者顯示單位為0.1%，后者為0.01%。此時，指示燈轉為綠光。

需要進行復測時，可不拿下樣品，重按測試鈕即可。最后取其算術平均值作測量結果，以提高測量準確度。

更換樣品，重復按測試按鈕，即可連續測得同一批樣品的測試結果。

更換樣品，重復按測試按鈕，即可連續測得同一批樣品的測試結果。

（6）更換樣品批號的測量。更換樣品批號時，應先按測試按鈕測空白（一般每測完一組樣品應測空白一次），儀器顯示“Pl00.0”，“H0.000”后，再按測試鈕，待準備燈發綠光，儀器發出呼叫后，再測下一組樣品。

（7）薄膜試樣的測量。對于塑料等薄膜樣品，只要將待測薄膜夾于儀器附帶的磁性夾具之間，稍加拉平即可。將夾具裝在樣品架上（注意將薄膜一面緊貼積分球），按上述操作即可得出結果。

（8）每組試樣測試5片試樣。測試結束，關閉儀器。

注意：不同厚度尺寸的試樣之間的測定結果不能相互比較。測試前，應測量試樣厚度。對于厚度小于0.1mm時，至少精確到0.001mm；厚度大于0.1mm時，至少精確到0.01mm。

3.結果計算：

對于每個試樣，分別按Tt=T2/T1x100和H=（T4/T2-T3/T1)x100計算透光率和霧度。式中：

Tt——透光率

H——霧度

T4——儀器和試樣的散射光通量

T3——儀器的散射光通量

T2——通過試樣的總透射光通量

T1——人射光通量

結果取3個試樣的平均值，精確到0.1%。

如果儀器帶有微機自動操作系統及數據處理系統，可直接讀出透光率和霧度值。
