霧度是檢驗(yàn)透明材料光學(xué)性能的重要指標(biāo)，為了準(zhǔn)確的品定透明材料的霧度，管控透明材料的性能，就需要對(duì)透明材料的霧度進(jìn)行測(cè)量。本文介紹了透明材料霧度測(cè)量的原理和方法，感興趣的朋友可以了解一下！

透明材料的霧度是多少？

常見的透明材料有塑料、玻璃及絲網(wǎng)結(jié)構(gòu)的材料等。

透明材料的霧度定義為：透明材料的散透射比Td與其總透射比Tt的比值。一般用百分?jǐn)?shù)表示。若用H代表透明材料的霧度，則有：

H=（Td/Tt）×100%

所謂透明材料是指其霧度值H介于0～30%之間。當(dāng)材料的霧度值H大于30%時(shí)，則為不透明材料。

通常用霧度計(jì)或霧度測(cè)量裝置測(cè)量透明材料的霧度值H。

透明材料霧度測(cè)量原理：

光線射到一透明或半透明物體上時(shí)，部分產(chǎn)生定向反射，部分產(chǎn)生漫反射，進(jìn)入樣品后部分被吸收，部分被透過，出射樣品的光中，主透射部分按折射定律前進(jìn)，部分產(chǎn)生半球透射，其前進(jìn)方向是散亂的。

按照GB/T2410-2008及ASTM D1003-61（1997），上述透光率是指通過試樣的半球透光率，即以半球透射來考核的透光率，其入射光是垂直于樣品表面的。同樣GB/T2410-2008及ASTM D1003-61（1997）定義的霧度是指樣品的半球透光霧度。因此，霧度儀采用積分球捕捉半球范圍內(nèi)的全部透射光。

理想的入射光應(yīng)是單一方向的入射光，但事實(shí)上很難做到，因此，上述標(biāo)準(zhǔn)對(duì)入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴(yán)格的規(guī)定，這些規(guī)定通常稱為“幾何條件”。由于樣品本身吸收光譜特性的不同，樣品內(nèi)散射微粒對(duì)不同光譜散射本領(lǐng)的不同，因此儀器對(duì)光源有一定要求。標(biāo)準(zhǔn)方法規(guī)定為C（或A）光源，對(duì)光接收器的光譜響應(yīng)也做了規(guī)定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這些條件，通常稱為儀器的“光譜條件”。

透明材料霧度測(cè)量方法：

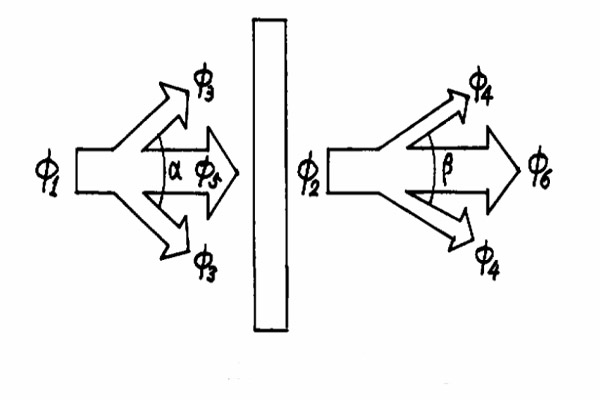

在測(cè)量透明材料的霧度H時(shí)，垂直入射到被測(cè)試樣表面上的入射光束是總光通量為φ1的近似準(zhǔn)直光束。φ1中的絕大部分光通量φ5集中在6°的發(fā)散角α之內(nèi)。稱φ5為直入射光通量部分。φ1中的偏離到發(fā)散角α以外的、極微小的一部分光通量為φ3。稱φ1為散入射光通量部分。參看上圖。φ1與φ3、φ5之間的關(guān)系如下：

φ1=φ3+φ5

φ1經(jīng)過被測(cè)試樣的透射、形成了總透射光通量φ2。φ2中的大部分φ6集中在5°的發(fā)散角β之內(nèi)。稱φ6，為直透射光通量部分。包括φ3·Tt在內(nèi)的一小部分透射光通量φ4偏離到發(fā)散角β之外，稱φ4為散透射光通量部分。φ2與φ4、φ6之間的關(guān)系如下：

φ2=φ4+φ6

根據(jù)透射比定義可知，被測(cè)試樣的總透射比Tt等于：

Tt=φ2/φ1（1）

散透射比Td等于：

Td=（φ4-φ3·Tt）/φ1（2）

將（1）、（2）兩式代入到H=（Td/Tt）×100%中得到用φ1、φ2、φ3、φ4表示的被測(cè)試樣霧度H的計(jì)算公式：

H=φ4/φ2-φ3/φ1
