積分球霧度儀顧名思義就是采用積分球光路結構的一種霧度儀，這種霧度儀的測量精度較高，在透明材料霧度和透光率測量中有著廣泛的應用。本文對積分球霧度儀的技術要求及測試原理做了解析。

積分球霧度儀的技術要求：

積分球霧度儀是用于透明材料霧度和透光率測量的光電儀器，其一般需要滿足一下技術要求：

1.積分球：用于收集透過的光通量。只要總出入口的面積不超過積分球內反射表面積的4%，任何直徑的球均可適用。

2.出口窗和人口窗的中心在球的同一最大圓周上，兩者的中心與球的中心構成的角度在170°以上，光電池置于與人口窗中心和球心成90°±10°的球面上。出口窗的直徑與人口窗的中心構成角度在8°以內。

3.反射面：積分球內表面、擋板和反射標準板，應具有基本相同的反射率。應在整個可見光波長區具有高反射率和無光澤。

4.聚光透鏡：照射在試樣上的光束，應基本上是單向平行光線，不能偏離光軸3以上。光束的中心和出口窗的中心是一致的，這個光束在出人窗口不應引起光暈。在出口窗處光束的截面近似圓形，邊界分明；對應人口中心構成角度與出口窗對人口中心構成1.3°±0.1的環帶。

5.陷阱：無試祥和標準板的時候，能夠全部吸收光。

6.光電池：球內光的強度用光電池測定。其輸出在使用光強范圍內和人射光強度成比例，并具有1%以內的精度。當積分球在暗色時檢流計無偏轉。光電池組合光譜響應為1931CIE 標準色度觀測者。

7.檢流計：刻度為100等分。

8.光源：標準C光源。

積分球霧度儀測試原理：

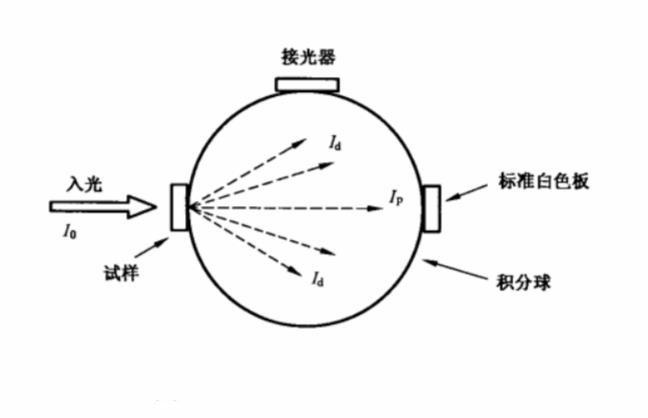

積分球霧度儀測試霧度的原理如下圖所示，入射光源I0經過試樣，光線的一部分被吸收，剩余的部分經過試樣的散射作用后，會產生平行光線Ip及散射光線Id進入到積分球中。

進入積分球的光線經過反射后，其強度由光電池檢出。

試樣霧度H通過下式計算：

式中：I_d為散射光強度；I₀為入射光強度；I_p為平行光強度。
